Grupy pompowe

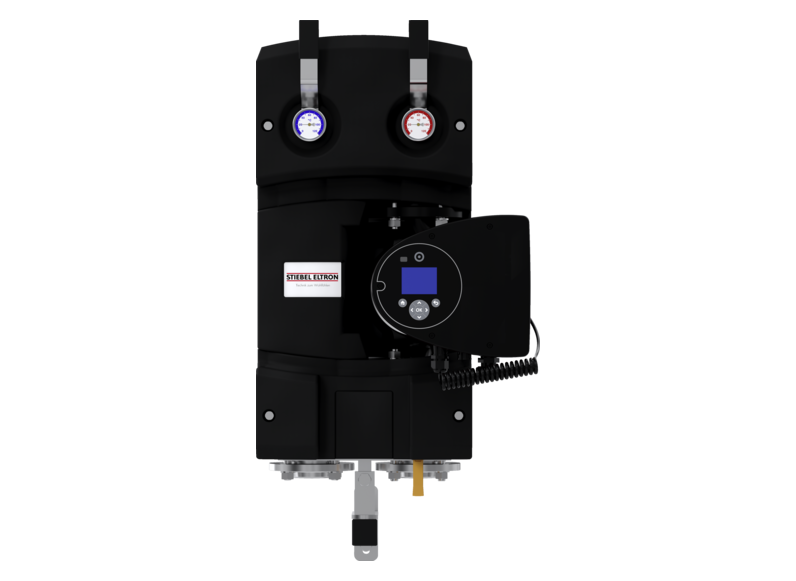

PM-U 2

    • Centralne zaopatrzenie w ciepło kilku mieszkań
    • Wysokiej klasy wykonanie
    • Gotowe do montażu wraz z uchwytem ściennym
    Pytania o produkt? Skontaktuj się z nami

    Szczegóły produktu

    Zastosowanie • Moduł pompy sieciowej bez mieszacza nadaje się do centralnego zasilania sieci budynkowej obsługującej wiele lokali. • Moduł składa się z mosiężnych rur, wysokowydajnej pompy z regulacją prędkości obrotowej, funkcji odcięcia, termometrów na zasilaniu i powrocie, urządzenia do płukania i opróżniania oraz hamulca grawitacyjnego i izolacji. • W zestawie znajduje się uchwyt ścienny ułatwiający montaż.



    Reach-Informacja
    Karta danych technicznych

    Numer urządzenia: 202583

    Wysokość: 817 mm

    Szerokość: 402 mm

    Głębokość: 412 mm

    Długość zabudowy (wymiar montażowy): 603 mm

    Masa: 42,1 kg

    Przyłącze odbiornika: G 1 1/2

    Przyłącze: DN 40

    Maks. dopuszczalne ciśnienie: 1 MPa

    Maks. przepływ: 108 l/min

    Maksymalna dopuszczalna temperatura: 110 °C

    Strata ciśnienia: 800 hPa

    Moc na potrzeby ogrzewania (przy 10 K): 130 kW

    Moc podgrzewania wody użytkowej (przy 30 K): 390 kW

    Moc przy 20 K (700 hPa): 260 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 700 hPa: 11200 l/h

    Moc przy 20 K (800 hPa): 251 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 800 hPa: 10800 l/h

    Moc przy 20 K (900 hPa): 226 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 900 hPa: 9750 l/h

    Moc przy 20 K (1000 hPa): 202 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 1000 hPa: 8695 l/h

    Ilość jednostek mieszkalnych przy mocy grzewczej 3 kW na jednostkę: 43

    Napięcie znamionowe: 230 V

    Pobór mocy P1: 17-440 W

    Częstotliwość: 50/60 Hz

    Pokaż wszystko

    Pobierz jako PDF

Instalacja urządzeń

Instalacja urządzeń, które nie są gotowe do podłączenia, musi być wykonana przez Fachowego Instalatora lub autoryzowany Zakład Serwisowy.
