Grupy pompowe

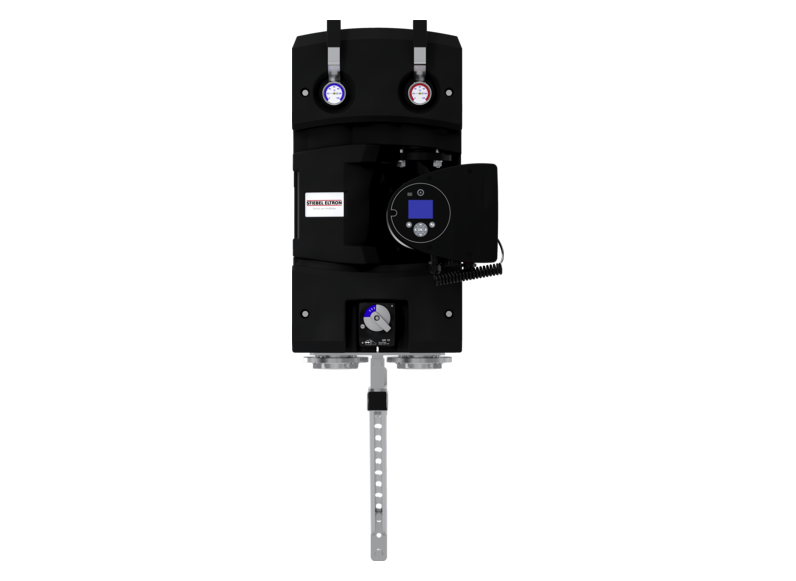

PM-G 3

    • Centralne zaopatrzenie w ciepło kilku mieszkań
    • Gotowe do montażu wraz z uchwytem ściennym
    • Wysokiej klasy wykonanie
    Pytania o produkt? Skontaktuj się z nami

    Szczegóły produktu

    Zastosowanie • Moduł pompy sieciowej z mieszaczem nadaje się do centralnego zasilania sieci budynkowej obsługującej wiele lokali. Jest on przydatny w przypadku wysokich lub niestabilnych temperatur zasilania. • Moduł składa się z następujących elementów: mosiężne rury, wysokowydajna pompa z regulacją prędkości obrotowej, bypass z 3-drożnym mieszaczem, siłownik, funkcje odcięcia, termometry na zasilaniu i powrocie, urządzenie do płukania i opróżniania oraz hamulec grawitacyjny. • Moduł jest wyposażony w izolację. • W zestawie znajduje się uchwyt ścienny ułatwiający montaż.



    Karta danych technicznych

    Numer urządzenia: 204232

    Wysokość: 1195 mm

    Szerokość: 432 mm

    Głębokość: 398 mm

    Długość zabudowy (wymiar montażowy): 662 mm

    Masa: 57,6 kg

    Przyłącze odbiornika: G 2

    Przyłącze: DN 50

    Maks. dopuszczalne ciśnienie: 0,1 MPa

    Maks. przepływ: 166 l/min

    Maksymalna dopuszczalna temperatura: 110 °C

    Strata ciśnienia: 800 hPa

    Moc na potrzeby ogrzewania (przy 10 K): 139 kW

    Moc podgrzewania wody użytkowej (przy 30 K): 418 kW

    Moc przy 20 K (700 hPa): 279 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 700 hPa: 12000 l/h

    Moc przy 20 K (800 hPa): 250 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 800 hPa: 10762 l/h

    Moc przy 20 K (900 hPa): 221 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 900 hPa: 9524 l/h

    Moc przy 20 K (1000 hPa): 189 kW

    Maks. natężenie przepływu przy resztkowej wysokości podnoszenia 1000 hPa: 8143 l/h

    Ilość jednostek mieszkalnych przy mocy grzewczej 3 kW na jednostkę: 46

    Napięcie znamionowe: 230 V

    Pobór mocy P1: 20-536 W

    Częstotliwość: 50/60 Hz

    Pokaż wszystko

    Pobierz jako PDF

Instalacja urządzeń

Instalacja urządzeń, które nie są gotowe do podłączenia, musi być wykonana przez Fachowego Instalatora lub autoryzowany Zakład Serwisowy.
